Guia ràpida
ED1: Com programar els botons
En aquesta guia ràpida trobareu instruccions per començar a programar els sis botons tàctils de la placa ED1.
Material necessari
- Placa ED1
- Ordinador. Cal comprovar que el dispositiu tingui instal·lats els controladors necessaris. Trobareu tota la informació en aquesta fitxa.

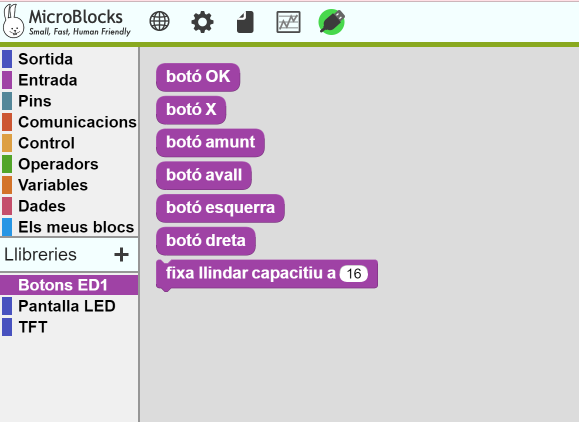

1. Per programar els botons de la placa ED1 cal instal·lar la llibreria corresponent des de microblocks. Per fer-ho, cal clicar a la categoria “llibreries”, triar “Altres” i seleccionar “Botons ED1”

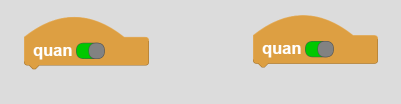

2. De la categoria “control” trieu el bloc “quan” dos cops i situeu-lo en l’àrea de programació.
3. De la categoria “Botons ED1” arrossegueu els blocs dels botons que voleu programar. En l’exemple hem triat el bloc “Botó dreta” i “botó esquerre”

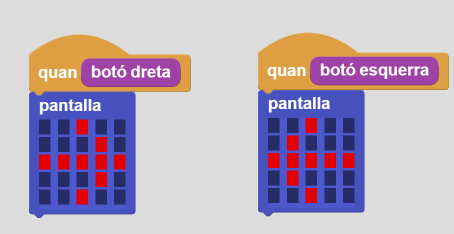

4. Fareu que en clicar cadascun dels botons surti una icona d’una fletxa assenyalant cap a un dels dos costats triats.
Per programar la pantalla, podeu consultar la fitxa “Com programar la pantalla LCD” d’aquest conjunt de guies ràpides.
5. Feu clic al botó de “play” de la part superior dreta del menú per transferir el programa a la placa.
Descarrega l‘exemple de programació.
En aquest vídeo pots veure una presentació de les característiques de la placa ED1:
