1. Per programar els sensors interns de la placa ED1, com ara el sensor de llum, haureu d’instal·lar la llibreria “sensors bàsics” des de microblocks. Per fer-ho, cal clicar a la categoria “llibreries”, triar “sensors bàsics”

2. De la categoria que acaba d’aparèixer a la barra lateral esquerra “Sensors bàsics”, trieu el bloc “sensor de llum”. Aquest bloc contindrà la lectura del valor del sensor de llum, podem dir que es tracta d’una variable que guarda el valor de la llum que arriba a la placa ED1 en cada moment.

3. Per poder veure el valor que té fareu servir la pantalla. En la guia ràpida “Com programar la pantalla de la ED1” trobareu instruccions per instal·lar la llibreria “TFT” i fer servir els blocs que programen el text que surt a la pantalla.

4. El sensor de llum registra constantment el valor de la llum. Si el que volem és que la pantalla mostri el valor en temps real, haurem de programar un botó que vagi actualitzant de forma constant aquest valor en la pantalla. Per programar el botó pots consultar la guia ràpida “Com programar els botons de la placa ED1”

5. Perquè l’usuari final pugui entendre el valor que ens mostra la pantalla, podeu unir el text “nivell de llum” al valor que us mostra. Per unir el text amb el valor, feu servir el bloc “uneix” de la categoria “Dades”. És important que desmarqueu l’opció “amb salts de línia” perquè el text s’escrigui en la mateixa línia.

6. Recordeu prémer el botó “PLAY” en color verd de la part superior dreta de Microblocks.

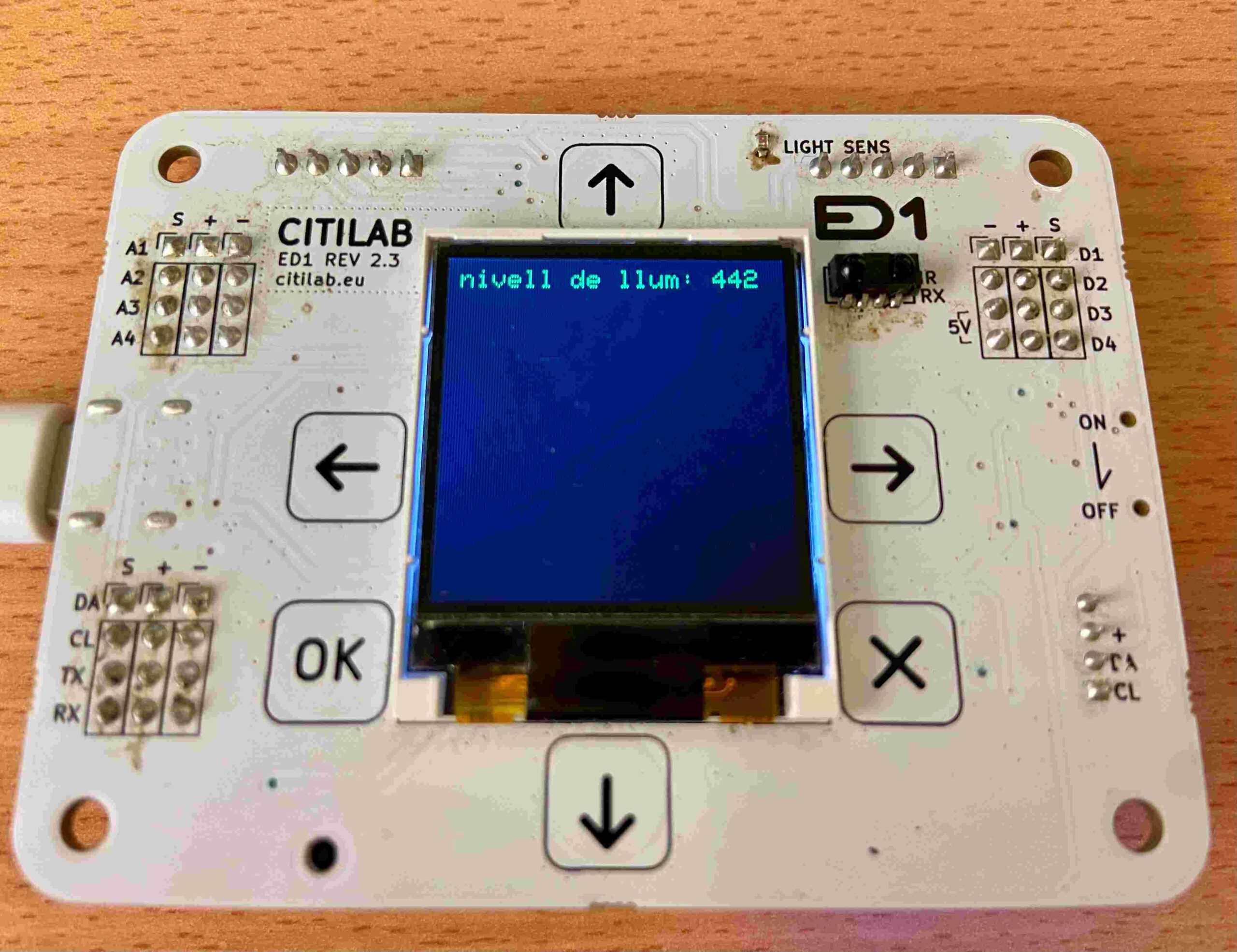

7. Com a resultat, haureu de veure un text com el que es veu en la imatge

8. Podeu automatitzar aquesta lectura, de forma que veieu el valor actualitzat cada segon, sense necessitat de prémer el botó. Per fer això, programeu un bloc “per sempre”

Descarrega l’exemple de programació.

En aquest vídeo pots veure una presentació de les característiques de la placa ED1:
