1. Per connectar qualsevol sensor a la placa ED1 haureu de fer servir el cablejat, que unirà el sensor amb els pins de la placa.

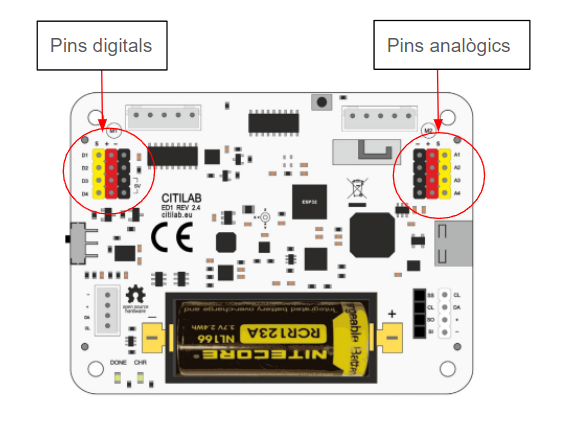

2. La placa ED1 disposa de quatre pins analògics (A1, A2, A3,A4) i quatre pins digitlals (D1, D2,D3,D4)

3. En aquesta guia ràpida connectareu el sensor d’humitat que mesura la humitat del terra, que és un sensor analògic. Per saber si els sensors són analògics o digitals, podeu consultar les guies per a sensors de primària, secundària i secundària avançat.

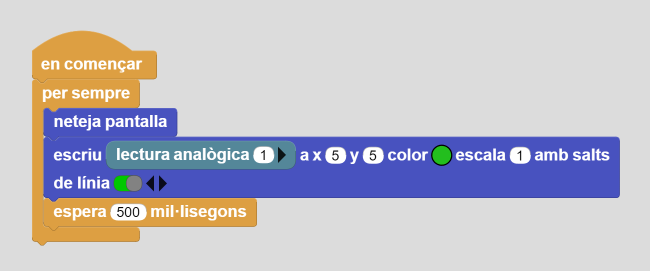

4. Per programar la lectura de les dades del sensor, cliqueu a la categoria “pins” i trieu el bloc “lectura analògica” que trobareu a microblocks. En el quadre de text cal escriure el pin on hem connectat el sensor, en aquest cas el pin 1.

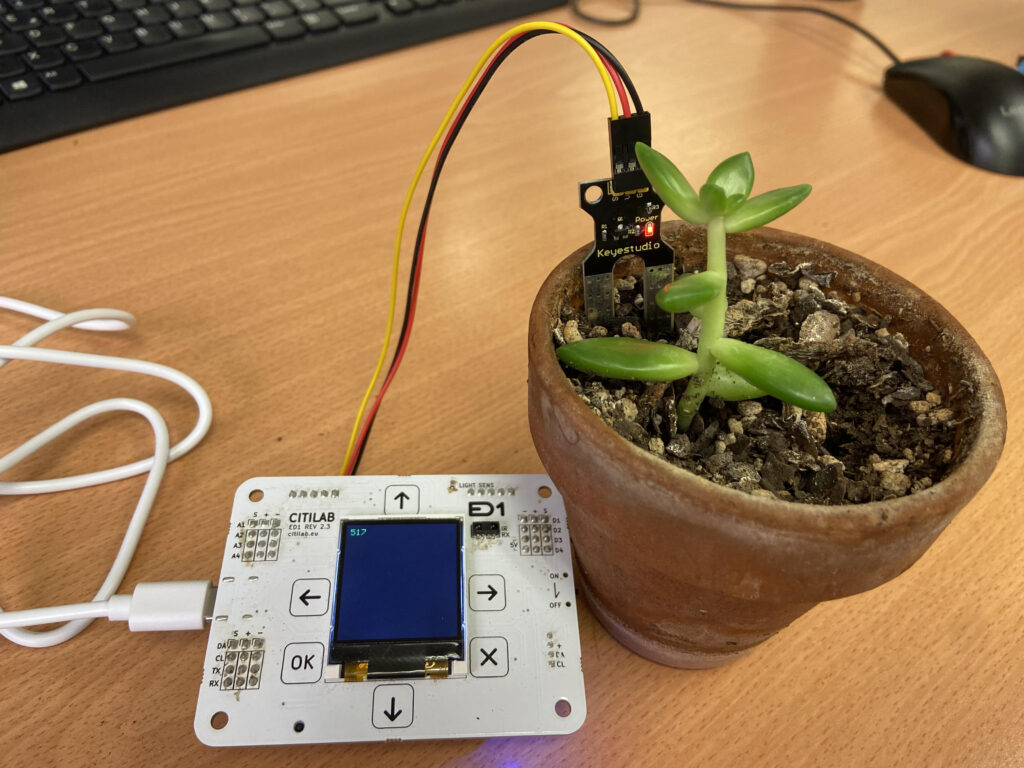

5. Per mesurar el valor de la humitat podeu fer servir un test amb terra. El valor 0 serà el mínim (terra seca) i el màxim el podem mesurar fent servir un got d’aigua. Cal tenir en compte que els valors mesurats poden variar en funció d’un sensor o un altre.

Descarrega l’exemple del programa.

En aquest vídeo pots veure una presentació de les característiques de la placa ED1:
