Descripció de l’activitat
En aquesta activitat es planteja fer servir la placa micro:bit per poder calcular la velocitat mitjana de desplaçament d’un vehicle. Per dur a terme l’activitat, es construeix una pista on se situa un punt de sortida i un punt d’arribada, i es fa circular un vehicle entre aquests dos punts. La placa micro:bit mostrarà automàticament a la pantalla de leds la velocitat a la qual ha circulat el vehicle.
Material necessari
- Placa micro:bit
- Paper d’alumini
- Cartó o cartolina
- Pistola amb cola termo fusible o cola
- 4 cables cocodril
- Placa micro:bit
- Cotxe o vehicle de joguina per fer la prova de la velocitat
Orientacions pedagògiques
Podeu introduir o repassar com es calcula la velocitat mitjana a partir de l’espai recorregut pel vehicle i el temps que triga a fer-lo. Organitzeu la classe en grups de treball en funció de les plaques micro:bit que tingueu disponibles.
Elements de programació
Eix | Àrea | Matèria
SEC – Física i Química || Matemàtiques
Competències específiques
FQ CE03 – Generar, interpretar i validar dades i informació en diferents formats i fonts, fent servir de manera adient el llenguatge científic específic de la física i la química, i usar de manera responsable i segura el material de laboratori, per valorar el llenguatge científic com a eina universal de comunicació i intercanvi de coneixement. || MA CE01 – Interpretar, modelitzar i resoldre situacions de la vida quotidiana, pròpies de les matemàtiques i d’altres àmbits del coneixement aplicant diferents estratègies i formes de raonament per explorar procediments i obtenir solucions.
Sabers
Realització d’experiments relacionats amb els sistemes materials per conèixer-ne i descriure’n les propietats, la composició i la classificació.
Construcció de la pista
1. Talleu un cartó a una llargària aproximada de 100 cm (la pista està pensada per poder situar-se a sobre de dues taules de l’alumnat). L’amplada del cartó haurà de ser 15-20 cm.

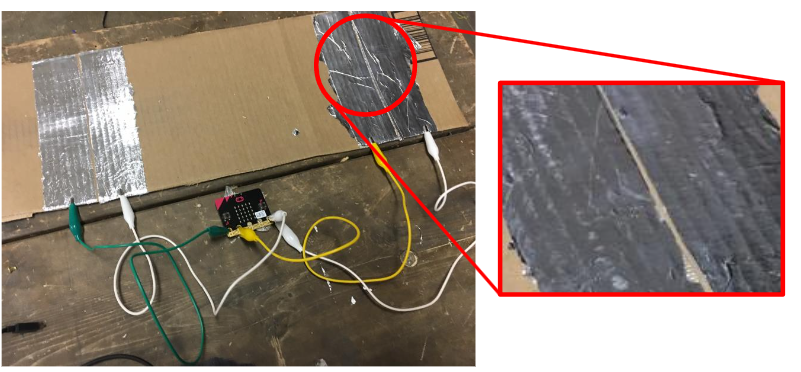

2. Amb paper d’alumini, construïu els punts d’inici i final. Per cada punt, situareu dos trossos de paper d’alumini de 4-5 cm, amb una separació d’1-2 mm. És molt important que deixeu aquesta separació i que les tires no es toquin entre elles, perquè el dispositiu no funcionaria. Cada terminal ha d’anar connectat a un cable de cocodril que connectarà amb els terminals de la placa micro:bit de la següent forma:

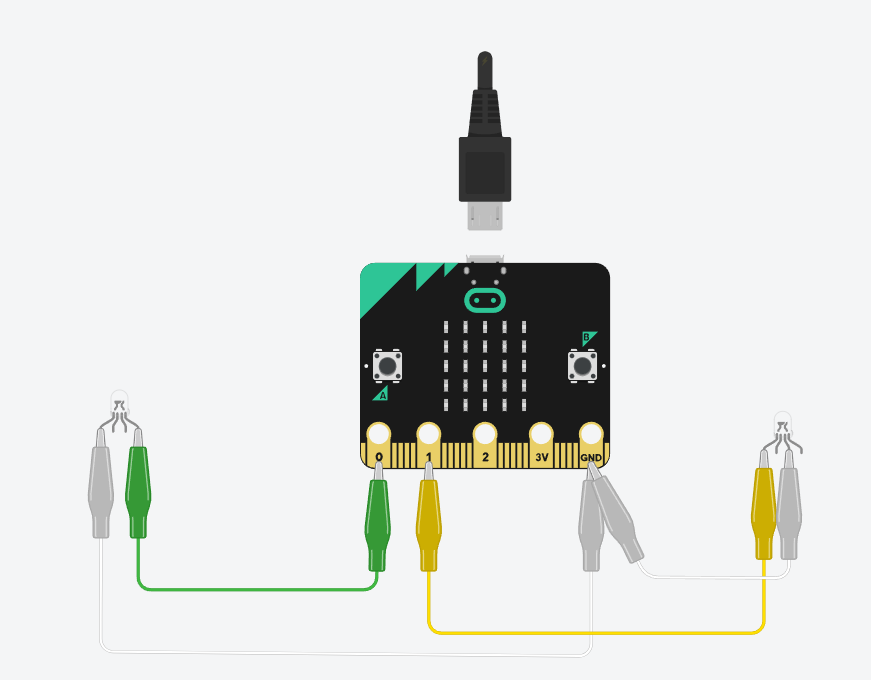

Com es veu a la imatge, el punt inicial està connectat al pin 0 de la placa micro:bit i a terra (GND). El punt final està connectat al pin 1 i a terra.

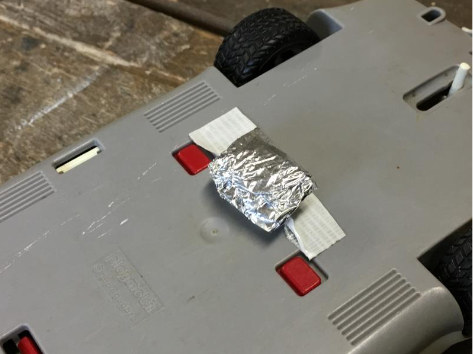

3. Per últim, caldrà enganxar un tros de paper d’alumini en la part inferior del cotxe, amb suficient gruix per què en passar per sobre dels punts inicials i final i entrar en el punt de separació d’1 mm entre les dues làmines d’alumini, produeixi el tancament del circuit, i per tant s’enviï un senyal a la placa que marcarà l’inici o el final del recorregut.
Programació de la placa
1. En iniciar la micro:bit, programareu un LED a la pantalla que confirmi que el programa s’està executant. D’aquesta manera, podeu entendre que la placa està llesta per mesurar la velocitat.
2. Programareu la placa perquè es mostri una barra a l’esquerra (INICI) i una altra a la dreta (FINAL) en els moments que el cotxe passi per les respectives tires d’alumini. Per fer això, utilitzeu el bloc “En pressionar pin ….” que detectarà quan hi ha un senyal en aquest pin (és a dir, quan el cotxe passi per sobre).

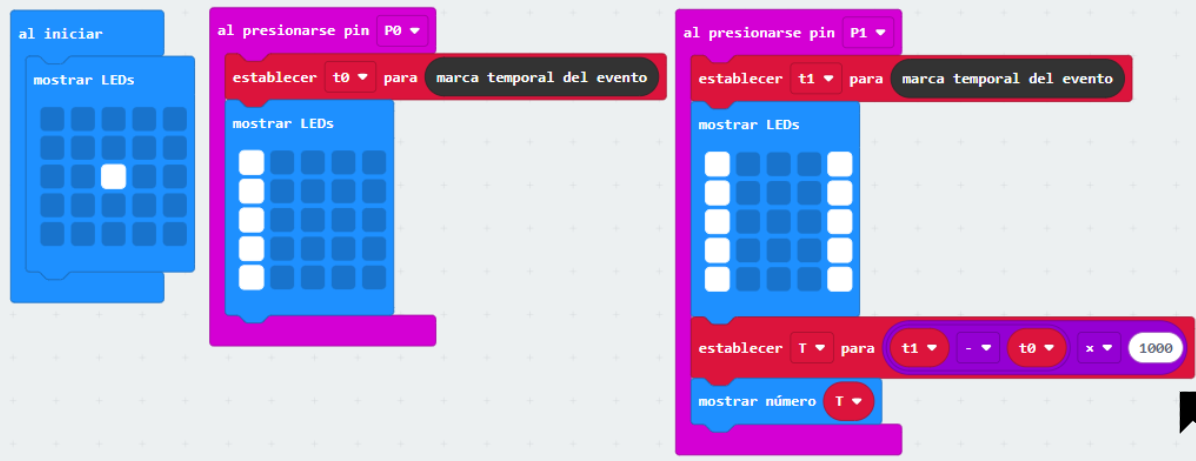

3. Com es veu a la imatge, en prémer el pin 0 començarà a comptar el temps i s’il·luminaran els LEDS de la barra esquerra. En prémer el pin 1 (FINAL) es marcarà la barra dreta, i escriureu una fórmula matemàtica, que resti el temps inicial del final i calculi l’interval de temps que ha transcorregut. Multiplicareu per 1.000, perquè la unitat de temps que detecta la micro:bit és en mil·lisegons.

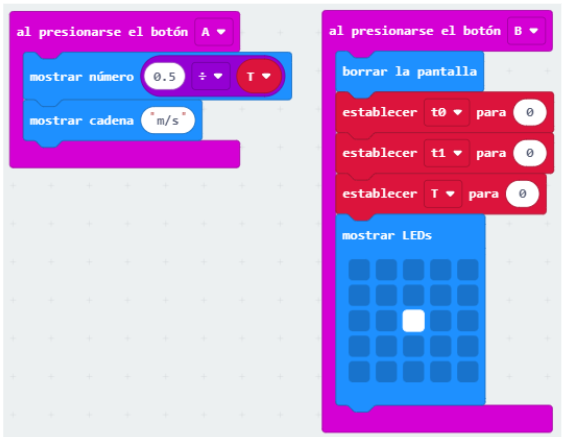

4. Per fer que la placa micro:bit calculi la velocitat mitjana, caldrà que programeu la fórmula matemàtica del càlcul de la velocitat. Per fer això, programareu el botó “A” que calcularà la velocitat dividint la distància recorreguda entre el temps transcorregut. Caldrà que introduïu la distància manualment, després de mesurar la distància entre el punt inicial i el final. A l’exemple la distància són 0,5 metres.
També programareu el botó “B” per què en ser premut, ens posi tot els valors a 0 i reiniciï la pantalla per poder tornar a mesurar un nou valor.
