ESO
1r, 2n, 3r
Descripció de l’activitat
En aquesta activitat es mostren en pantalla els valors mesurats pels sensors integrats en la placa ED1 i s’envien a un full de càlcul de Google. En el full de càlcul es pot visualitzar l’evolució temporal dels valors mesurats.
Material necessari
- Placa ED1
Orientacions pedagògiques
Els passos 1-7 es fan individualment, cada alumne en el seu ordinador, sense la placa ED1.
Els passos 8-9 es fan amb la placa ED1. En finalitzar la comprovació, els alumnes han de compartir el full de càlcul amb el docent, per tal que comprovi que l’activitat s’ha completat.
Elements de programació
- Seqüències bàsiques
- Esdeveniments
- Bucles
- Condicionals
- Operadors
- Variables
Eix | Àrea | Matèria
SEC – Tecnologia i Digitalització
Competències específiques
CE05 – Desenvolupar algorismes i aplicacions informàtiques en diferents entorns, tot aplicant els principis del pensament computacional i incorporant les tecnologies emergents, per resoldre problemes concrets, automatitzar processos i aplicar-los en sistemes de control o robòtica.
Sabers
Iniciació a la robòtica. Muntatge i control programat de robots o dispositius programables de manera física o mitjançant simuladors.
1. Comenceu preparant un full de càlcul de Google on registrar els valors mesurats. Feu una còpia de la plantilla que conté la capçalera amb els noms dels valors que s’han de registrar.
2. Lligueu un script al full de càlcul segons aquestes indicacions i anoteu l’URL de l’script.
3. Comproveu que l’script funciona correctament. Escriviu en un navegador d’internet (en finestra d’incògnit), per exemple:
scriptURL?query=select
(on scriptURL és l’URL que heu obtingut en el pas anterior) i obtindreu el resultat:
[]
indicant que encara no s’ha registrat cap valor.
4. En l’entorn MicroBlocks afegiu les llibreries “Sensors bàsics”, “TFT” i “Client HTTP”.

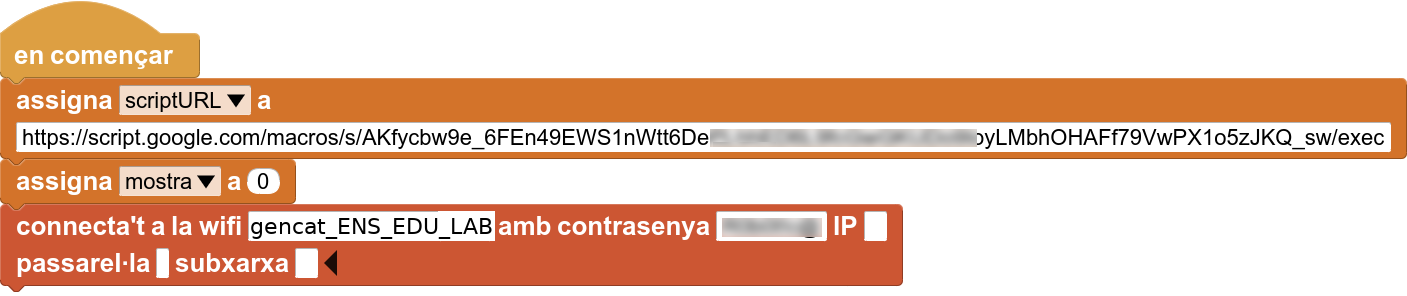

5. En el bloc “en començar”, definiu una variable per a l’scriptURL obtinguda al pas 2. Definiu també la variable “mostra” per al nombre de mesures enviades i connecteu la placa ED1 a Internet:

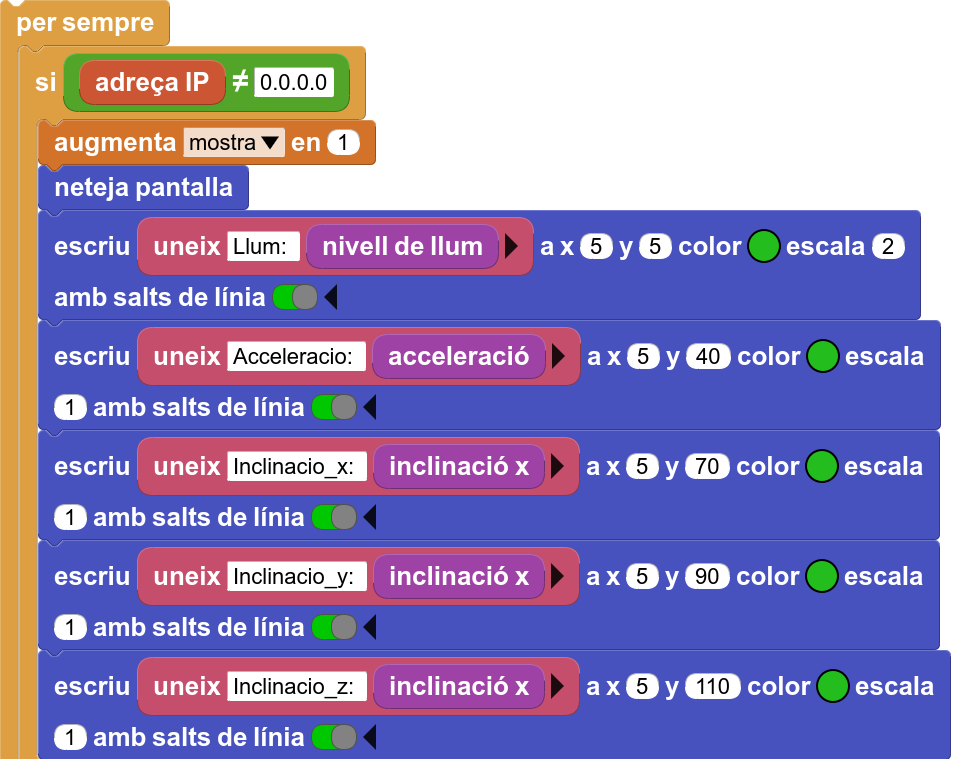

6. A continuació, en un bucle “per sempre”, comproveu si la placa s’ha connectat a Internet (haurà obtingut una adreça IP). En cas afirmatiu, incrementeu en 1 el número de mostra, netegeu la pantalla i mostreu a la pantalla OLED els valors mesurats:

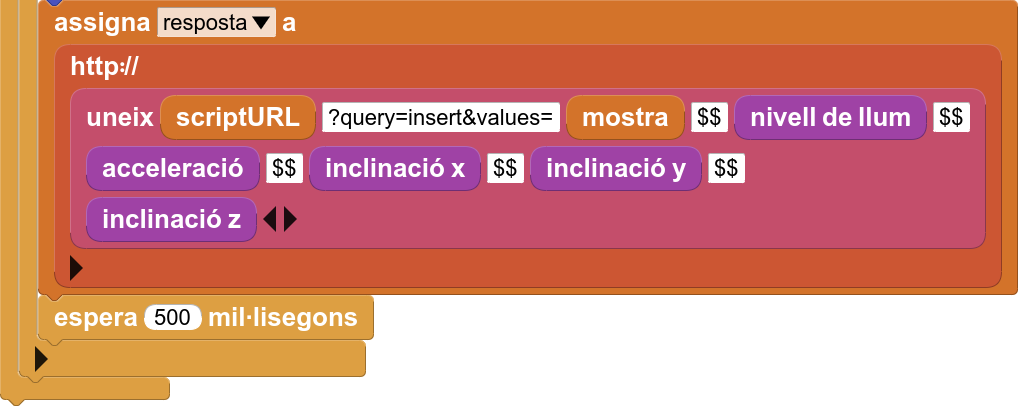

7. Definiu, també, una variable auxiliar “resposta” i envieu els valors mesurats a l’script per tal que els insereixi en el full de càlcul (podeu consultar aquí la sintaxi de la consulta “insert”). Establiu un interval de presa de dades que us sembli convenient:
8. Connecteu la placa ED1 al vostre ordinador i executeu el programa.
9. Comproveu, visualitzant la pantalla de l’ED1 i els registres inserits en el full de càlcul, que el programa funciona correctament. Sacsegeu la placa per obtenir valors diferents de 0 en l’acceleració i les inclinacions.
