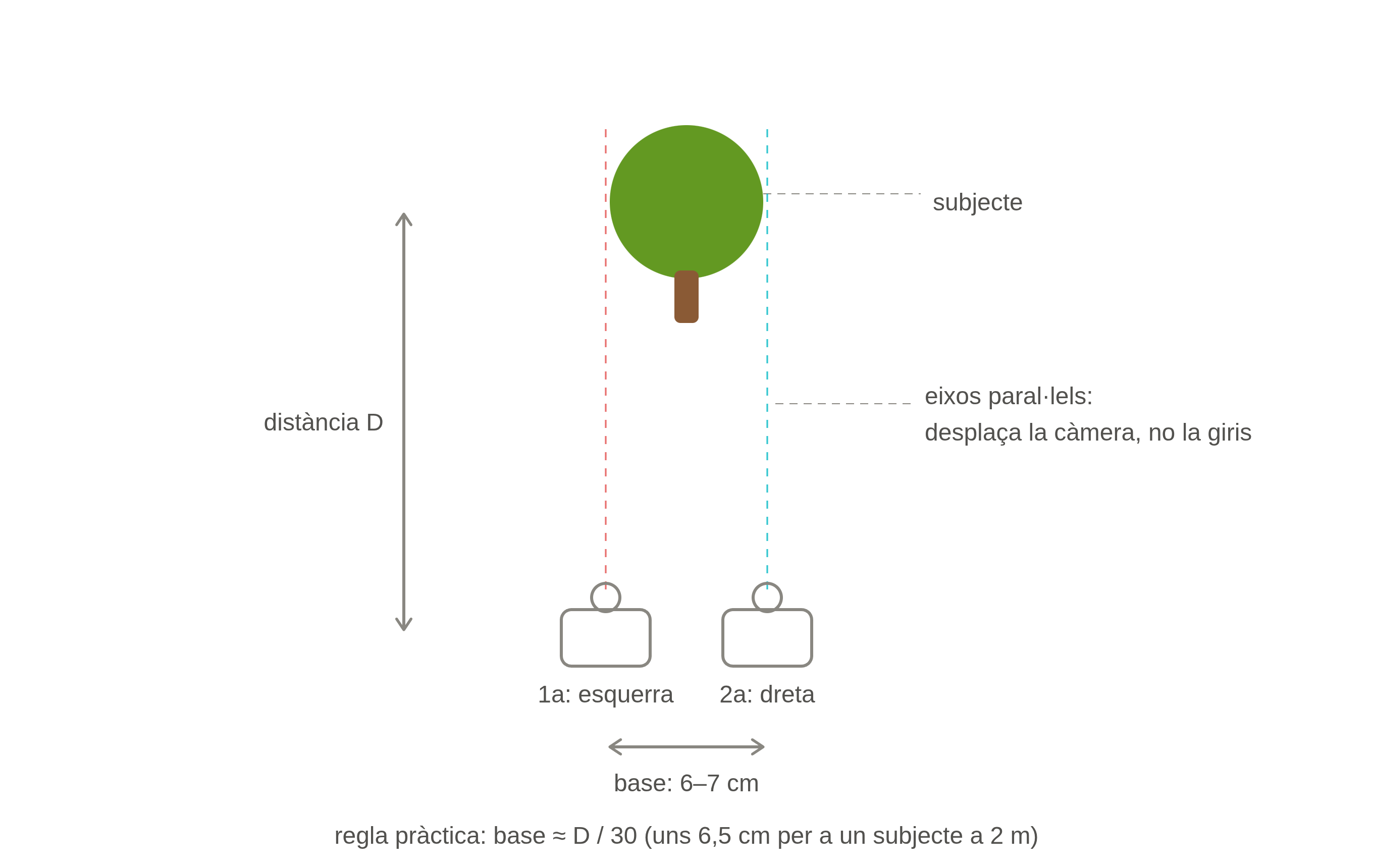

Les imatges estereoscòpiques s’obtenen a partir de dues fotografies diferents d’un objecte o escenari, preses des de punts molt propers entre si. Per simular el comportament de la visió humana, s’escull una distància entre els 2 punts on es fa la foto entre 5 i 8 centímetres (la distància que hi ha entre els ulls d’una persona).
- Amb fotos de perfil RGB i filtres de color, filtrant les components verda i blava en una foto i filtrant la component vermella de l’altra.
- Eliminant la polarització vertical en un foto i la polarització horitzontal de l’altra.
D’aquesta forma, mirant la imatge fusionada de les dues fotos mitjançant unes ulleres anaglífiques amb vidres especials (diferents en l’ull esquerre i l’ull dret) es pot observar una imatge 3D amb un cert efecte de profunditat.
 Les dues fotografies originals |
 L’anaglif fet amb les dues fotografies |
Ulleres anaglífiques
Composició estereoscòpica amb perspectiva cilíndrica a partir de fotografies fetes des de la Mars Exploration Rover Spirit de la NASA
En aquesta pràctica et proposem obtenir una imatge anaglífica a partir de dues fotografies fetes amb un telèfon mòbil i construir unes ulleres anaglífiques per a visualitzar-la.
-
- Imatge anaglífica : Segueix aquestes instruccions. Necessitaràs :
- Un telèfon mòbil o càmera fotogràfica
- L’editor d’imatges GIMP
- Ulleres anaglífiques : Segueix aquestes instruccions. Necessitaràs :
- La plantilla per a la montura de les ulleres
- Acetat o paper de cel·lofana vermell i cyan
- Cartolina
- Tisores
- Cinta adhesiva
- Imatge anaglífica : Segueix aquestes instruccions. Necessitaràs :
Aplicacions
Seleccioneu una imatge i els filtres de color per poder visualitzar la imatge en 3D
