ESO
1r-2n-3r
Descripció de l’activitat
En aquesta activitat, l’alumnat treballa les màquines simples, concretament la palanca, mitjançant la construcció d’una catapulta. Practicant amb la llei de la palanca, els alumnes experimenten amb la relació entre la força motriu, la força resistent i les distàncies al fulcre, observant com aquests factors influeixen en la distància de llançament d’una pilota de ping-pong.
L’activitat es desenvolupa en dos reptes: en el primer, la força s’aplica manualment; en el segon, la catapulta s’acciona amb un motor i un sensor de pressió. En ambdós casos, l’alumnat modifica el disseny, registra resultats i compara dades (activitat adaptada a partir de l’activitat “Palanques” d’Ignasi Canosa Quiros).
Material necessari
- Kit LEGO SPIKE Prime
- Pilota de ping-pong
- Regle o cinta mètrica
Orientacions pedagògiques
Feu tants grups com us permeti el nombre de conjunts que tingueu. Cada alumne pot fer la programació de manera individual o treballar en grups.
Elements de programació
- Seqüències bàsiques
- Esdeveniments
- Variables
- Programació per blocs (vertical)
Eix | Àrea | Matèria
SEC – Tecnologia i Digitalització
Competències específiques
CE02 – Planificar, dissenyar i desenvolupar solucions a problemes tecnològics amb autonomia i actitud creativa, tot aplicant el procés tecnològic, coneixements interdisciplinaris i treballant de manera ordenada i cooperativa, per resoldre problemes o necessitats de manera eficaç, innovadora i sostenible.
Sabers
Anàlisi i disseny d’estructures per a la construcció de models.
Part constructiva

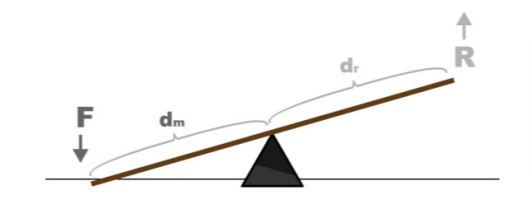

1. Feu un repàs a la llei de la palanca i als tipus de palanca existents:
F · dm = R · dr
1r gènere
2n gènere
3r gènere
2. Resolgueu el primer repte: construïu una catapulta que permeti llançar una pilota de ping-pong. En aquest cas, la força F serà la vostra mà.
3. Modifiqueu diverses vegades les distàncies dm i dr i registreu l’abast de llançament de la pilota corresponent en un full de registre.
4. Resolgueu el segon repte: construïu una catapulta que permeti llançar una pilota de ping-pong. En aquest cas, la força F l’aplicarà el motor de Lego, per això potser serà necessari modificar una mica el disseny anterior. El llançament s’ha de realitzar en prémer el sensor de pressió.

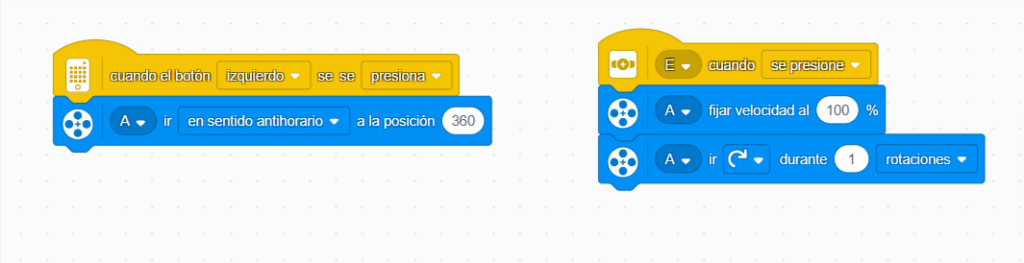

5. Programeu el funcionament de la palanca:
6. Modifiqueu diverses vegades les distàncies dm i dr i registreu l’abast de llançament de la pilota corresponent en un full de registre.
