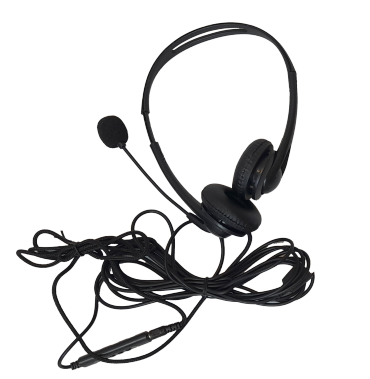

En cas que useu els auriculars amb micròfon connectats per USB a l’ordinador i no se senti la vostra veu cal que ajusteu el volum des del comandament de l’adaptador.

Recordeu que aquests auriculars M02 no estan pensats per fer-se servir amb la taula de so, sinó per ser usats amb un ordinador.

Podeu connectar-los a una entrada de la taula de so en qualsevol dels canals (1 a 4) amb un adaptador de mini jack a jack mono, però només per utilitzar el micròfon (no podreu sentir el so). També podeu connectar-los a la sortida mini jack de l’amplificador d’auriculars (en aquest cas podreu sentir el so, però no podreu utilitzar el micròfon per emetre el so).

Aquests elements protegeixen el micròfon de l’entorn en què es troba: redueix el soroll del vent i, a la vegada, protegeix el micròfon de la pols i evita els petits cops que pugui patir el micròfon. Per això es recomana usar l’espuma anti-pop sempre que sigui possible.

Es lliuren espumes en diferents colors per tal de facilitar la identificació de cada micròfon en cas d’usar-los de forma simultània. És recomanable netejar periòdicament aquestes espumes protectores.

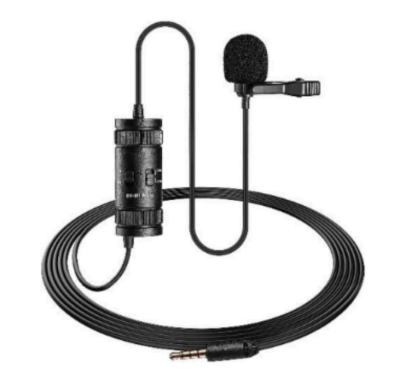

Teniu dues opcions de connexió que se seleccionen desplaçant la pestanya del micròfon a les opcions de ‘càmera’ o ‘smartphone’.

• En cas de connectar-lo amb un dispositiu que requereixi un micròfon alimentat (com les càmeres o la taula de so), haureu de situar l’interruptor a l’opció “càmera”.
• Per altra banda, si el connecteu amb un dispositiu que no necessiti l’alimentació del micròfon caldrà situar l’interruptor a l’opció “OFF/smartphone” Aquesta mateixa opció és la que podeu triar quan no l’hàgiu d’utilitzar.

Observacions: és important que una persona adulta sigui l’encarregada de col·locar o canviar la pila de mercuri del dispositiu. Caldrà vigilar que el seu compartiment quedi ben tancat (en cas necessari es pot envoltar de cinta aïllant).

El micròfon es lliura amb un adaptador minijack/jack mono. Amb aquest adaptador podreu connectar el micròfon a la taula de so.

Els connectors jack i mini jack es diferencien per la seva mida.

Si en fixem en el nombre de bandes transversals situades a la punta del dispositiu, sabrem el nombre de canals que transmet:

• 1 banda: transmet el senyal a un únic canal d’àudio. Per tant, es tracta d’un àudio mono.
• 2 bandes: transmet el senyal en dos canals (esquerra i dret). Per tant, es tracta d’un àudio estèreo.
• 3 bandes (TRRS): transmet el senyal en tres canals (àudio estèreo i micròfon). Per tant, permet escoltar un àudio estèreo alhora que s’envia el so del micròfon.

A la pàgina 143 del manual general disposeu d’una graella els diferents tipus de cables i connectors de la maleta i la seva funció. Al manual hi trobareu també la combinació de connectors que podeu utilitzar per a cada dispositiu.

Aquest cable serveix tant per transferir arxius com per gravar el so que capta la gravadora a través d’un dispositiu extern, com ara un ordinador. El cable no fa en cap cas les funcions de càrrega de bateria interna.

La rodeta de volum serveix per al so de la gravació, mentre que els botons es relacionen amb el volum de reproducció del dispositiu. La rodeta de volum no funciona si s’ha activat l’opció d’autolevel (ATL).

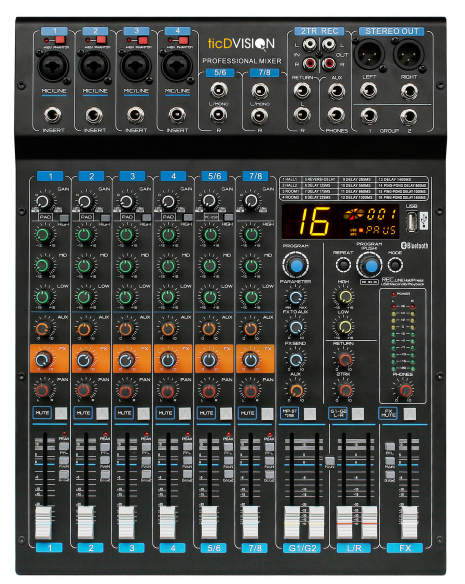

Si veieu que el so no surt de la taula, feu les comprovacions següents:

• Assegureu-vos que el botó gris MUTE del canal en ús no està premut. El botó MUTE silencia el canal.
• Assegureu-vos que heu triat l’opció MAIN (botó central) com opció de sortida del so del canal que utilitzeu.

Tingueu en compte que:

• El botó PFL (botó superior) fa que el so només se senti per la sortida d’auriculars, però no l’envia a la sortida general
• El botó inferior (G1/G2) fa que el so només se senti per la sortida de grups, però no l’envia a la sortida general si no s’ha premut el botó gris que hi ha entre els controls de G1/G2 i L/R.

• Assegureu-vos que els dispositius per reproduir el so (altaveus, amplificador,…) estan connectats a la sortida general (és a dir, en una de les dues primeres files de la capçalera situades sota el rètol STEREO OUT) i no a la sortida de grups (tercera fila) ni a la sortida d’auriculars (PHONES).
• Apugeu els valors del volum del canal.
• Apugeu els valors la rodeta de GAIN.
